Терминалы СОДК
Компания «Альфа-Партнер» предлагает широкий ассортимент коммутационных терминалов для оборудования контрольных точек системы ОДК.
Терминалы – это специальные приборы, предназначенные для различных целей:
- подключение измерительных приборов СОДК, например, импульсного рефлектометра, мегаомметра, переносного или стационарного детектора повреждений, контрольно-монтажного прибора;
- коммутация сигнальных проводников;
- объединение или разъединение участков СОДК;
- соединение строящихся участков трубопровода с имеющейся теплотрассой.
Терминалы должны быть установлены в проектных контрольных точках, а также в наземных и настенных коверах, подвалах зданий, тепловых камерах.
В зависимости от пыле - и влагозащищенности терминалы могут быть:
- измерительные – предназначены для оперативной коммутации сигнальных проводников при проведении измерений с помощью штекерных разъемов без вскрытия самого терминала;
- герметичные – позволяют осуществлять коммутацию проводниковых соединений в условиях резкого перепада температур и повышенной влажности;
- универсальные – необходимы для подключения на трассе приборов контроля без использования переходных коммутирующих устройств. Такие терминалы сочетают в себе свойства герметичных и измерительных терминалов.
В зависимости от места установки и назначения терминалы разделяются по конструкции на:
- проходные;
- промежуточные;
- концевые – особый вид терминалов, которые предназначены для установки в начале и в конце трубопровода, подключенного к контуру контроля детектора повреждений, а также в местах ввода теплопровода в здание.
Современные терминалы имеют повышенную механическую прочность контактов и улучшенное качество электрического сигнала. Это позволяет улучшить рабочие показатели СОДК.
ГОСТом 30732-2020 «Трубы и фасонные изделия с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия» (Приложение Ж) впервые установлены унифицированные обозначения терминалов и детекторов, применяемых в системах оперативного дистанционного контроля трубопровоов в ППУ изоляции. Обозначение оборудования марки "Альфа-Партнер" в соответсвии с ГОСТ 30732-2020 дублируются рядом с обозначением производителя.
Все терминалы разработаны с учетом требований ГОСТ IEC 60947-7-1-2016 «АППАРАТУРА РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ НИЗКОВОЛЬТНАЯ Электрооборудование вспомогательное. Колодки клеммные для медных проводников» и соответсвуют ТР ТС 004/2011 "О безопасности низковольтного оборудования".
Компания «Альфа-Партнер» предлагает надежные коммутационные терминалы для 2-х и 4-х трубных систем теплоснабжения.
![download-price.png [297x78px]](/images/2019-01-28/download_price.png "download-price.png")
TK-11 (А-1-54-2/3)
Терминал коммутационный концевой измерительный
![ТК-11.jpg [270x203px]](/images/2019-05-15/TK_11.jpg "ТК-11.jpg")
(аналог КИТ, ИТ-11, КТ-11, КСП 10-2, ТКИ, ТКИМ)
предназначен для:
- коммутации проводников системы Оперативного Дистанционного Контроля трубопроводов в ППУ-изоляции в контрольных точках;
- подключения к системе ОДК переносных детекторов повреждения и импульсных рефлектометров (локаторов);
- закольцовки сигнальных проводников в концевых точках системы ОДК.
Устанавливается в контрольных точках, предусмотренных проектом. Обычно устанавливается на границах проектируемого участка. Установка во влажных и запариваемых помещениях допускается только в корпусе повышенной герметичности, либо вместо этого терминала рекомендуется применять терминал герметичный серии ”Г”.
| Параметр | Значение | |
|---|---|---|
| схема подключения | Габаритные размеры , мм | 145х120(160*)х55 |
| Масса, г | 300 | |
| Класс защиты | IP 54 | |
| Рабочая температура,°С | от -40°С до +90 | |
| Напряжение максимальное , В | 500 | |
| Марка подключаемого кабеля | NYM 3x1,5 | |
| Материал корпуса | АВС-пластик | |
| Количество контролируемых трубопроводов | 2 |

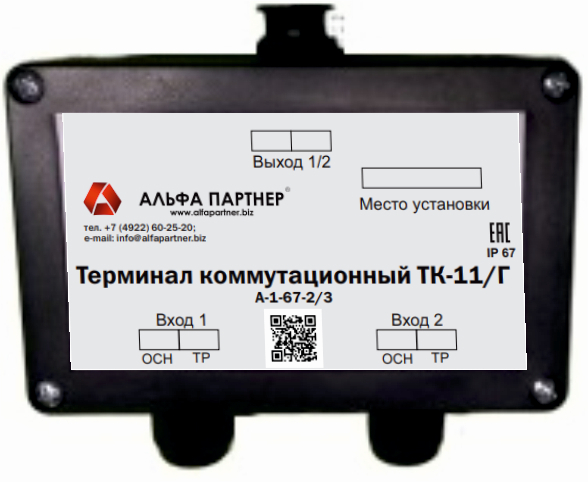

ТК – 11Г (А-1-67-2/3)
Терминал коммутационный концевой измерительный
![ТК-11Г.jpg [188x154px]](/images/2019-05-15/TK_11G.jpg "ТК-11Г.jpg")
(аналог КИТ-У, КТ-11Г)
предназначен для:
- коммутации проводников системы Оперативного Дистанционного Контроля трубопроводов в ППУ-изоляции в контрольных точках;
- подключения к системе ОДК переносных детекторов повреждения и импульсных рефлектометров (локаторов);
- закольцовки сигнальных проводников в концевых точках системы ОДК.
Терминал устанавливается в контрольных точках, предусмотренных проектом. Обычно устанавливается на границах проектируемого участка. Допускается установка во влажных и запариваемых помещениях.
| Параметр | Значение | |
|---|---|---|
| схема подключения | Габаритные размеры , мм | 145х120(160*)х55 |
| Масса, г | 300 | |
| Класс защиты | IP 67 | |
| Рабочая температура,°С | от -40°С до +90 | |
| Напряжение максимальное , В | 500 | |
| Марка подключаемого кабеля | NYM 3x1,5 | |
| Материал корпуса | АВС-пластик | |
| Количество контролируемых трубопроводов | 2 |

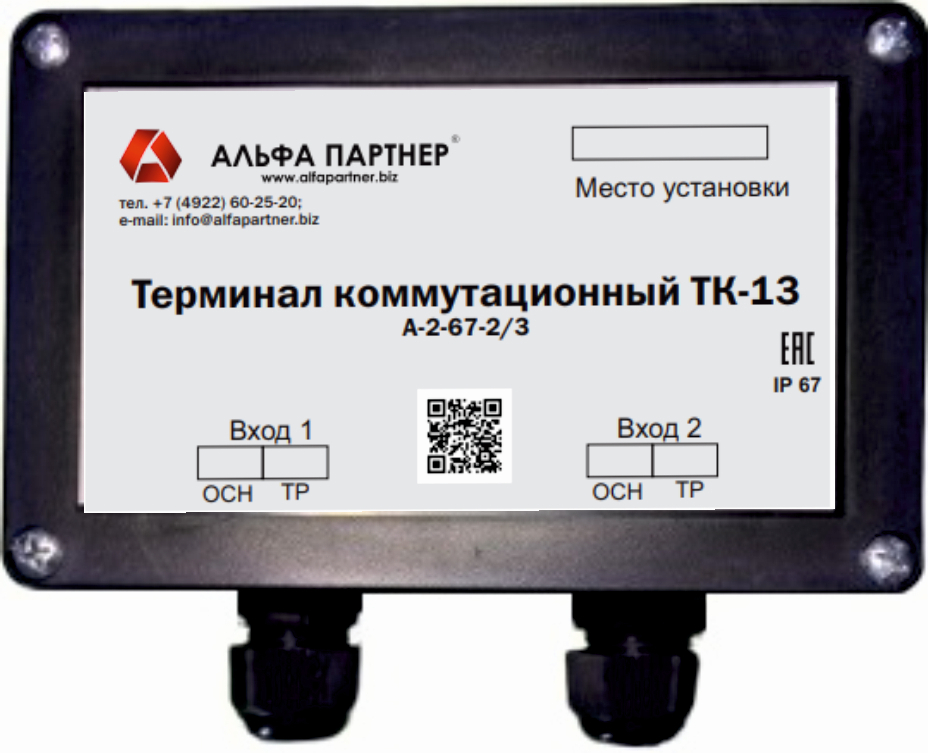

ТК – 13 (А-2-67-2/3)
Терминал коммутационный концевой
![ТК-13.jpg [297x241px]](/images/2019-05-15/TK_13.jpg "ТК-13.jpg")
(аналог КГТ, ИТ-13, КТ-13, КСП-10, ТКГ)
предназначен для:
- коммутации проводников системы Оперативного Дистанционного Контроля трубопроводов в ППУ-изоляции в контрольных точках;
- подключения к системе ОДК переносных детекторов повреждения и импульсных рефлектометров (локаторов);
Терминал устанавливается в контрольных точках, предусмотренных проектом (на границах проектируемого трубопровода) и преимущественно вназемных коверах.
| Параметр | Значение | |
|---|---|---|
| схема подключения | Габаритные размеры , мм | 145х115х55 |
| Масса, г | 250 | |
| Класс защиты | IP 67 | |
| Рабочая температура,°С | от -40°С до +90 | |
| Напряжение максимальное , В | 500 | |
| Марка подключаемого кабеля | NYM 3x1,5 | |
| Материал корпуса | АВС-пластик | |
| Количество контролируемых трубопроводов | 2 |

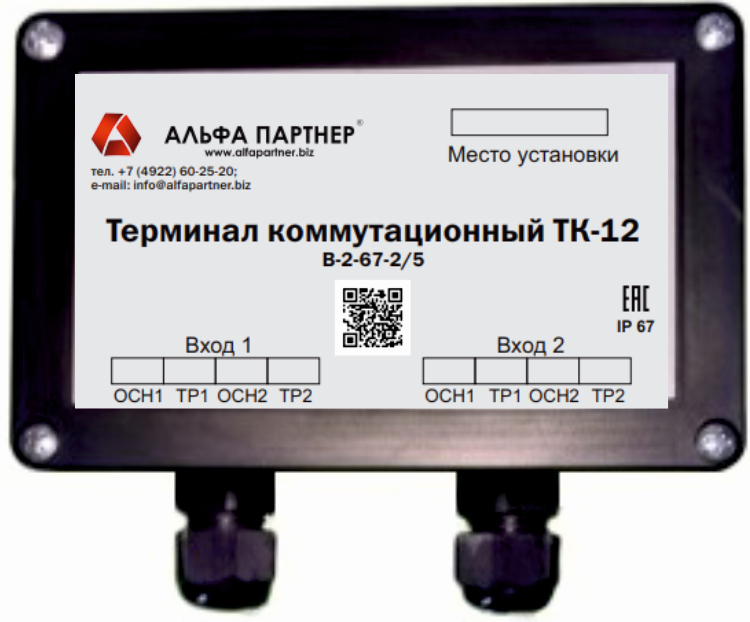

ТК-12 (В-2-67-2/5)
Терминал коммутационный промежуточный
![ТК-12.jpg [240x199px]](/images/2019-05-15/TK_12.jpg "ТК-12.jpg")
(аналог ПГТ/о, ПГТ/р, ИТ-12, КТ-12, ТПГ, ТДКГ)
предназначен для:
- коммутации проводников системы Оперативного Дистанционного Контроля трубопроводов в ППУ-изоляции в контрольных точках;
- подключения к системе ОДК переносных детекторов повреждения и импульсных рефлектометров (локаторов);
| Параметр | Значение | |
|---|---|---|
| схема подключения | Габаритные размеры , мм | 145х115х55 |
| Масса, г | 300 | |
| Класс защиты | IP 67 | |
| Рабочая температура,°С | от -40°С до +90 | |
| Напряжение максимальное , В | 500 | |
| Марка подключаемого кабеля | NYM 5x1,5 | |
| Материал корпуса | АВС-пластик | |
| Количество контролируемых трубопроводов | 2 |

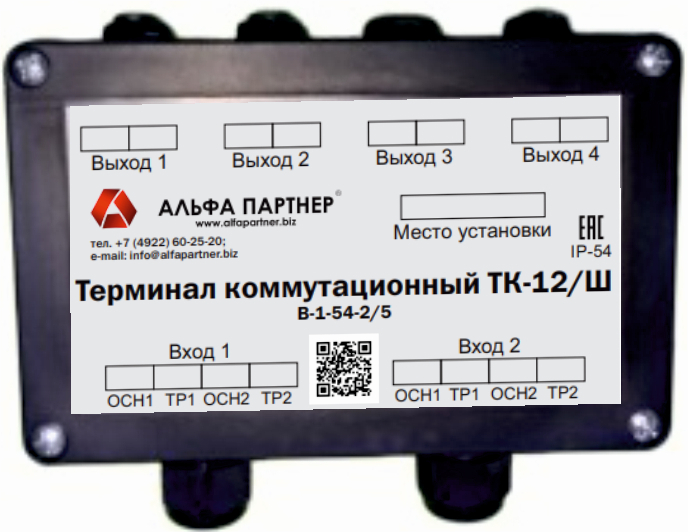

ТК – 12Ш (В-1-54-2/5)
Терминал коммутационный промежуточный измерительный
![ТК-12Ш.jpg [220x170px]](/images/2019-05-15/TK_12S.jpg "ТК-12Ш.jpg")
(аналог ПИТ/о, ПИТ/р, ИТ-12/ш, КТ-12/Ш, КСП 10-4, КСП 10-3, ТПИ, ТПИМ, ТДКИ)
предназначен для:
- коммутации проводников системы Оперативного Дистанционного Контроля трубопроводов в ППУ-изоляции в контрольных точках;
- подключения к системе ОДК переносных детекторов повреждения и импульсных рефлектометров (локаторов);
| Параметр | Значение | |
|---|---|---|
| схема подключения | Габаритные размеры , мм | 190х110(150*)х55 |
| Масса, г | 450 | |
| Класс защиты | IP 54 | |
| Рабочая температура,°С | от -40°С до +90 | |
| Напряжение максимальное , В | 500 | |
| Марка подключаемого кабеля | NYM 5x1,5 | |
| Материал корпуса | АВС-пластик | |
| Количество контролируемых трубопроводов | 2 |

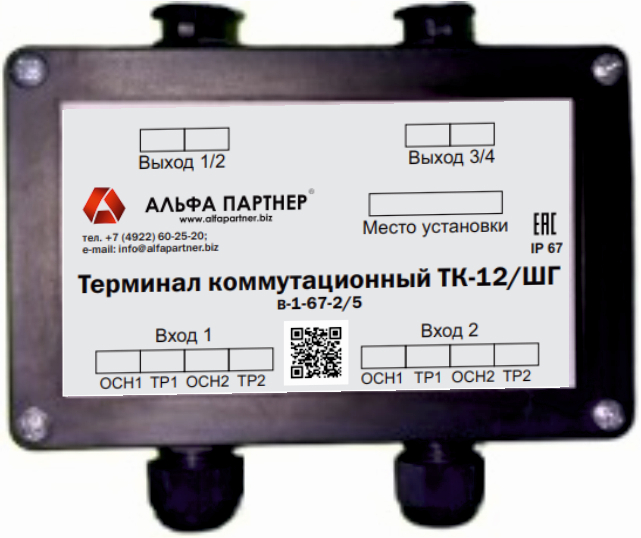

ТК – 12ШГ (В-1-67-2/5)
Терминал коммутационный промежуточный измерительный герметичный
![ТК-12ШГ.jpg [205x172px]](/images/2019-05-15/TK_12SG.jpg "ТК-12ШГ.jpg")
(аналог КГТ, ИТ-13, КТ-13, КСП-10, ТКГ)
предназначен для:
- коммутации проводников системы Оперативного Дистанционного Контроля трубопроводов в ППУ-изоляции в контрольных точках;
- подключения к системе ОДК переносных детекторов повреждения и импульсных рефлектометров (локаторов);
- закольцовки сигнальных проводников в концевых точках системы ОДК.
| Параметр | Значение | |
|---|---|---|
| схема подключения | Габаритные размеры , мм | 190х125(150*)х55 |
| Масса, г | 350 | |
| Класс защиты | IP 67 | |
| Рабочая температура,°С | от -40°С до +90 | |
| Напряжение максимальное , В | 500 | |
| Марка подключаемого кабеля | NYM 5x1,5 | |
| Материал корпуса | АВС-пластик | |
| Количество контролируемых трубопроводов | 2 |

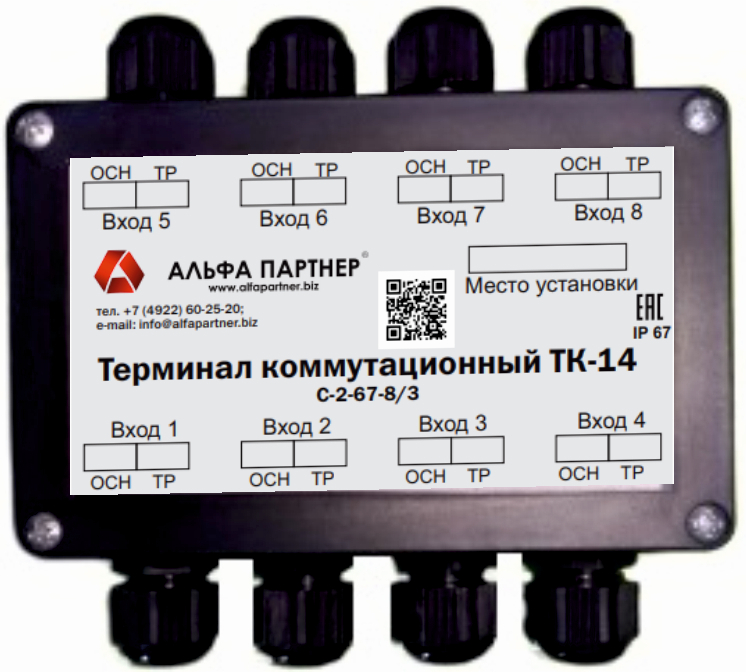

ТК-14 (С-2-67-8/3)
Терминал коммутационный проходной для 4-х двухтрубных систем ОДК
![ТК-14.jpg [239x215px]](/images/2019-05-15/TK_14.jpg "ТК-14.jpg")
(аналог ДКГТ-СД, ОГТ, ИТ-14, КТ-14, КТД2, 2 шт. КСП 12-5, ТКД)
предназначен для:
- коммутации проводников системы Оперативного Дистанционного Контроля трубопроводов в ППУ-изоляции в контрольных точках;
- соединения систем ОДК, сходящихся с четырех разных сторон в одну тепловую камеру (или другой подобный объект) или расходящихся в четыре разные стороны из одного объекта.
- подключения к системе ОДК переносных детекторов повреждения и импульсных рефлектометров (локаторов).
| Параметр | Значение | |
|---|---|---|
| схема подключения | Габаритные размеры , мм | 190х130х55 |
| Масса, г | 350 | |
| Класс защиты | IP 67 | |
| Рабочая температура,°С | от -40°С до +90 | |
| Напряжение максимальное , В | 500 | |
| Марка подключаемого кабеля | NYM 3x1,5 | |
| Материал корпуса | АВС-пластик | |
| Количество контролируемых трубопроводов | 8 |

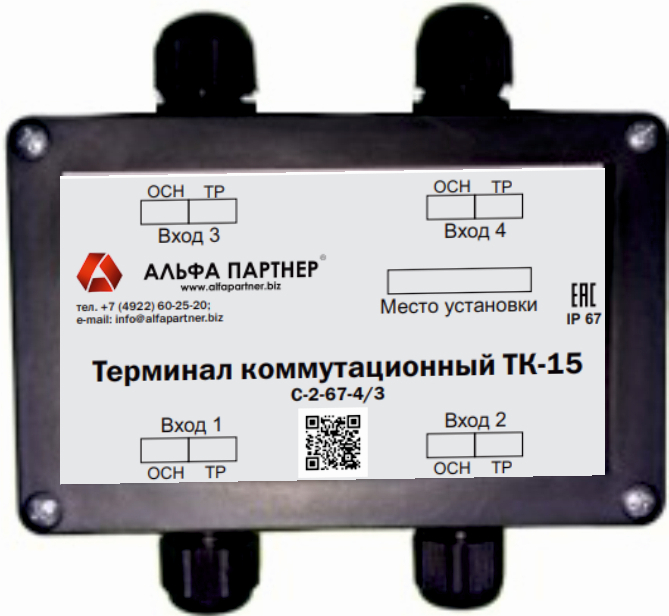

ТК-15 (С-2-67-4/3)
Терминал коммутационный проходной для 2-х двухтрубных систем ОДК
![ТК-15.jpg [214x197px]](/images/2019-05-15/TK_15.jpg "ТК-15.jpg")
(аналог ПРГТ, ДКГТ, ИТ-15, КТ-15, КСП 12, ТП, ТО-4)
предназначен для:
- коммутации проводников системы Оперативного Дистанционного Контроля трубопроводов в ППУ-изоляции в контрольных точках;
- соединения двух систем ОДК.
- наращивания соединительного кабеля в контрольных точках;
- закольцовки сигнальных проводников в концевых точках СОДК;
- подключения к системе ОДК переносных детекторов повреждения и импульсных рефлектометров (локаторов).
| Параметр | Значение | |
|---|---|---|
| схема подключения | Габаритные размеры , мм | 145х140х55 |
| Масса, г | 300 | |
| Класс защиты | IP 67 | |
| Рабочая температура,°С | от -40°С до +90 | |
| Напряжение максимальное , В | 500 | |
| Марка подключаемого кабеля | NYM 3x1,5 | |
| Материал корпуса | АВС-пластик | |
| Количество контролируемых трубопроводов | 4 |
ТК – 15Ш (С-2-54-4/3)
Терминал коммутационный измерительный проходной
![ТК-15Ш.jpg [206x160px]](/images/2019-05-15/TK_15S.jpg "ТК-15Ш.jpg")
(аналог ПРИТ, ДКИТ, ИТ-15/Ш, КИТ4 КТ-15/Ш, КСП 12-2, КСП 12-4, ТКИ-4, ТКИМ-4)
предназначен для:
- коммутации проводников системы Оперативного Дистанционного Контроля трубопроводов в ППУ-изоляции в контрольных точках;
- соединения двух систем ОДК.
- наращивания соединительного кабеля в контрольных точках;
- закольцовки сигнальных проводников в концевых точках СОДК;
- подключения к системе ОДК переносных детекторов повреждения и импульсных рефлектометров (локаторов).
| Параметр | Значение | |
|---|---|---|
| схема подключения | Габаритные размеры , мм | 190х110(150*)х55 |
| Масса, г | 450 | |
| Класс защиты | IP 54 | |
| Рабочая температура,°С | от -40°С до +90 | |
| Напряжение максимальное , В | 500 | |
| Марка подключаемого кабеля | NYM 3x1,5 | |
| Материал корпуса | АВС-пластик | |
| Количество контролируемых трубопроводов | 4 |

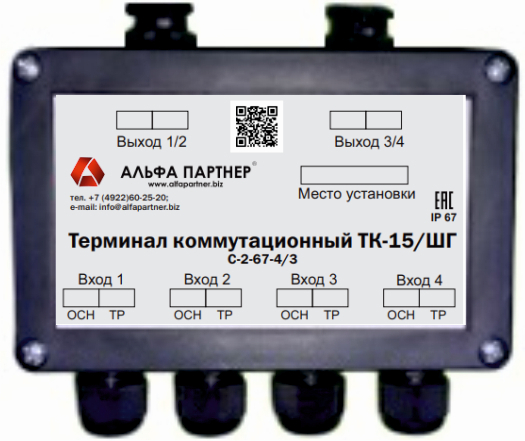

ТК – 15ШГ (С-2-67-4/3)
Терминал коммутационный измерительный проходной
![ТК-15ШГ.jpg [168x141px]](/images/2019-05-15/TK_15SG.jpg "ТК-15ШГ.jpg")
(аналог КТ-15/ШГ)
предназначен для:
- коммутации проводников системы Оперативного Дистанционного Контроля трубопроводов в ППУ-изоляции в контрольных точках;
- соединения двух систем ОДК.
- наращивания соединительного кабеля в контрольных точках;
- закольцовки сигнальных проводников в концевых точках СОДК;
- подключения к системе ОДК переносных детекторов повреждения и импульсных рефлектометров (локаторов).
| Параметр | Значение | |
|---|---|---|
| схема подключения | Габаритные размеры , мм | 190х110(150*)х55 |
| Масса, г | 350 | |
| Класс защиты | IP 67 | |
| Рабочая температура,°С | от -40°С до +90 | |
| Напряжение максимальное , В | 500 | |
| Марка подключаемого кабеля | NYM 3x1,5 | |
| Материал корпуса | АВС-пластик | |
| Количество контролируемых трубопроводов | 4 |

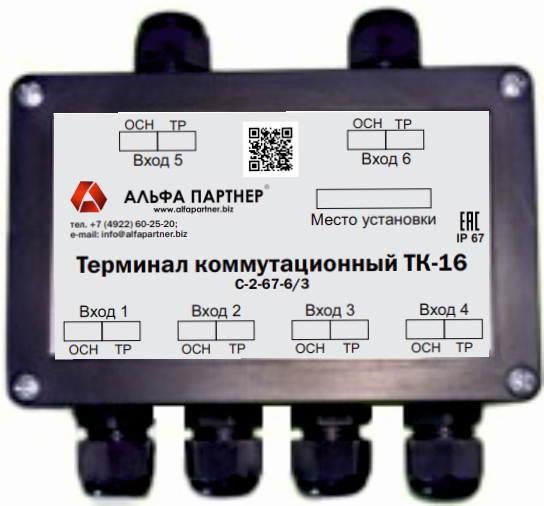

ТК – 16 (С-2-67-6/3)
Терминал коммутационный тройниковый проходной
![ТК-16.jpg [174x162px]](/images/2019-05-15/TK_16.jpg "ТК-16.jpg")
(аналог ТГТ, ИТ-16, КТ-16, 2шт. КСП 12-3, КСП 13-3, 2 шт. ТО-3)
предназначен для:
- коммутации проводников системы Оперативного Дистанционного Контроля трубопроводов в ППУ-изоляции в контрольных точках;
- подключения к системе ОДК переносных детекторов повреждения и импульсных рефлектометров (локаторов);
- соединения систем ОДК, сходящихся с трех разных сторон, в одну тепловую камеру (или другой подобный объект) или расходящихся в три разные стороны из одного объекта.
| Параметр | Значение | |
|---|---|---|
| схема подключения | Габаритные размеры , мм | 190х130х55 |
| Масса, г | 350 | |
| Класс защиты | IP 67 | |
| Рабочая температура,°С | от -40°С до +90 | |
| Напряжение максимальное , В | 500 | |
| Марка подключаемого кабеля | NYM 3x1,5 | |
| Материал корпуса | АВС-пластик | |
| Количество контролируемых трубопроводов | 6 |
