Схема подключения терминала ТК-12Ш


Терминал коммутационный промежуточный измерительный

В-1-54-2/5


Обозначение сигнальных проводников на монтажной схеме





Обозначение

Цвет провода

Назначение

1

синий*

основной сигнальный провод

2

коричневый*

транзитный сигнальный провод

3

желто-зеленый*

заземление (труба)

4

черный*

основной сигнальный проводник

5

черно-белый*

транзитный сигнальный проводник



* - цвет проводников может отличаться


TK12S_1.png [800x783px]

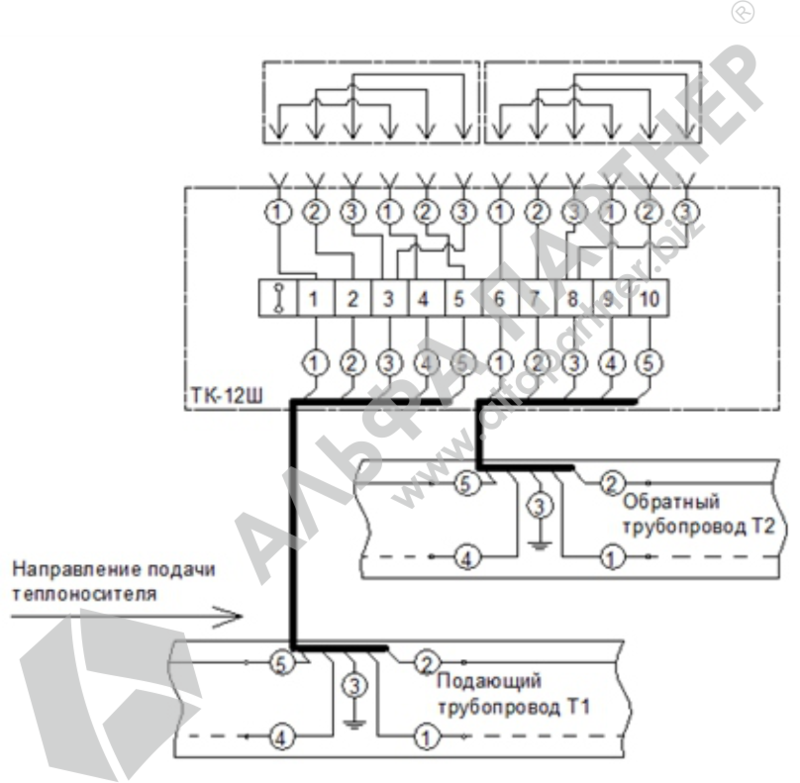

Рис. 1. Соединение одной двух трубной системы ОДК

TK12S_2.png [800x749px]

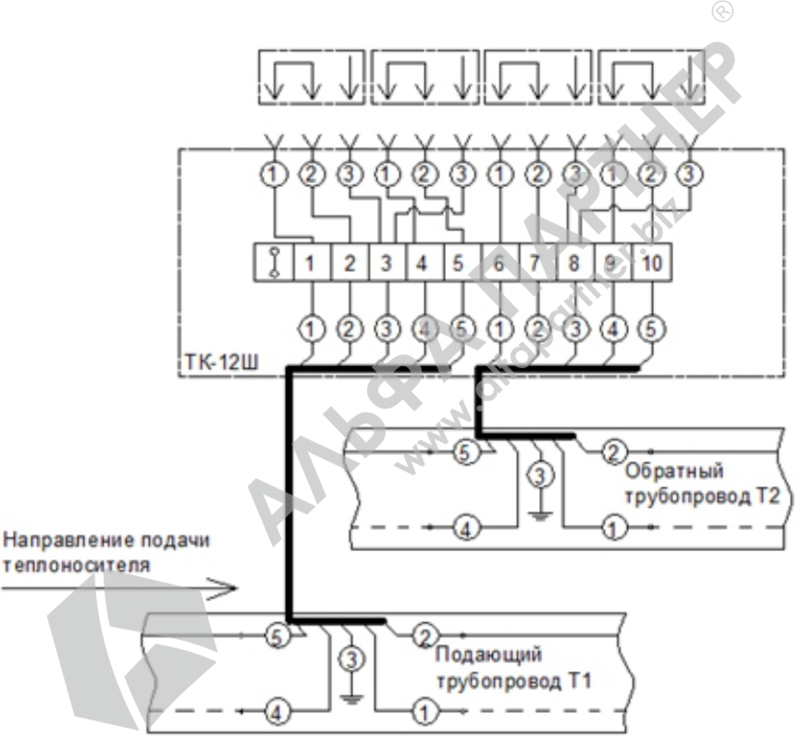

Рис. 2. Разъединение/закольцовка одной двухтрубной системы ОДК
