Схема подключения терминала ТК-14


Терминал коммутационный проходной для  4-х двухтрубных систем ОДК

С-2-67-8/3

Обозначение сигнальных проводников на монтажной схеме





Обозначение

Цвет провода

Назначение

1

синий*

основной сигнальный провод

2

коричневый*

транзитный сигнальный провод

3

желто-зеленый*

заземление (труба)



* - цвет проводников может отличаться


TK14_1.png [519x800px]

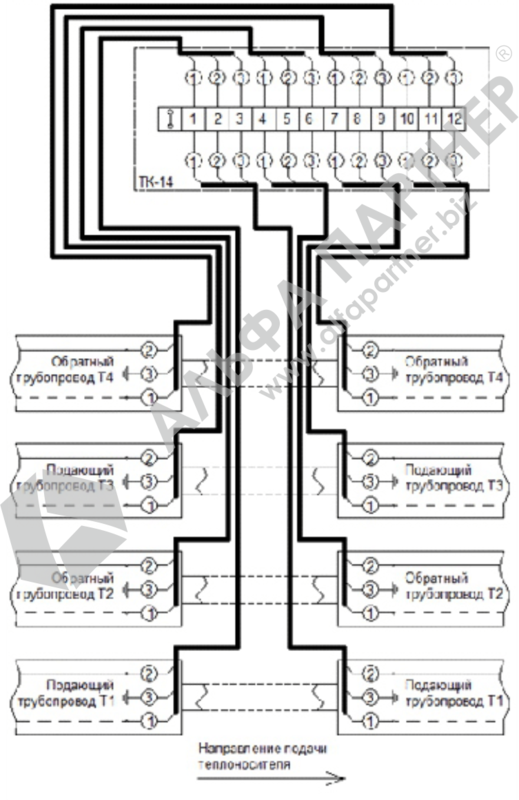

Рис. 1. Объединение двух независимых четырехтрубных систем ОДК

TK14_2.png [525x800px]

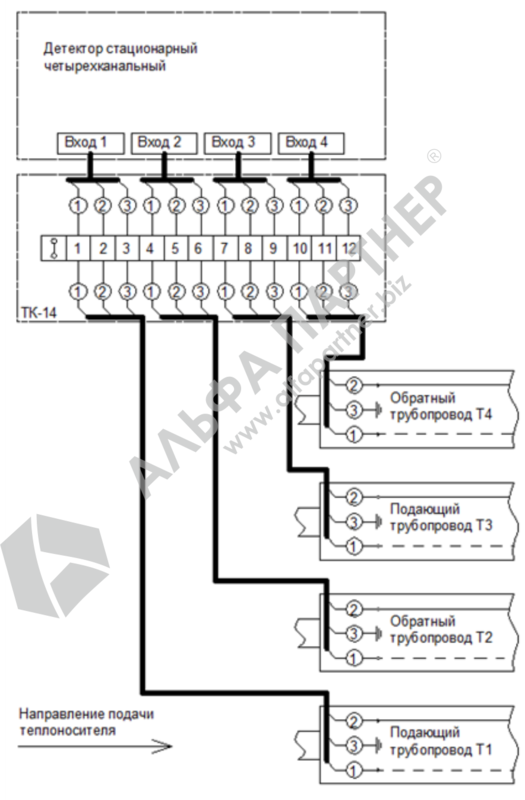

Рис. 2. Подключение стационарного четырехканального детектора повреждений


TK14_3.png [569x800px]

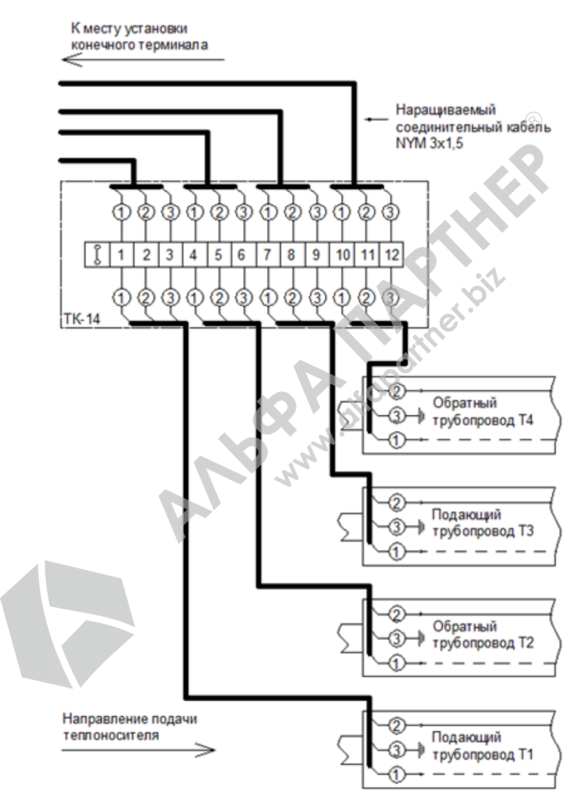

Рис. 3. Подсоединение кабеля к четырехтрубной системе ОДК

TK14_4.png [555x800px]

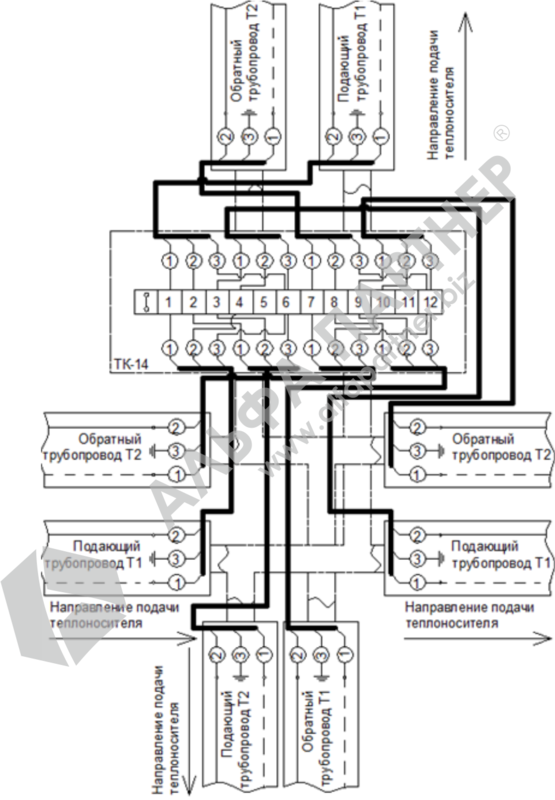

Рис. 4. Объединение четырех независимых двухтрубных систем ОДК
