Схема подключения терминала ТК-11Г


Терминал коммутационный концевой измерительный герметичный

А-1-67-2/3

Обозначение сигнальных проводников на монтажной схеме





Обозначение

Цвет провода

Назначение

1

синий*

основной сигнальный провод

2

коричневый*

транзитный сигнальный провод

3

желто-зеленый*

заземление (труба)



* - цвет проводников может отличаться


TK11G_1.png [619x800px]

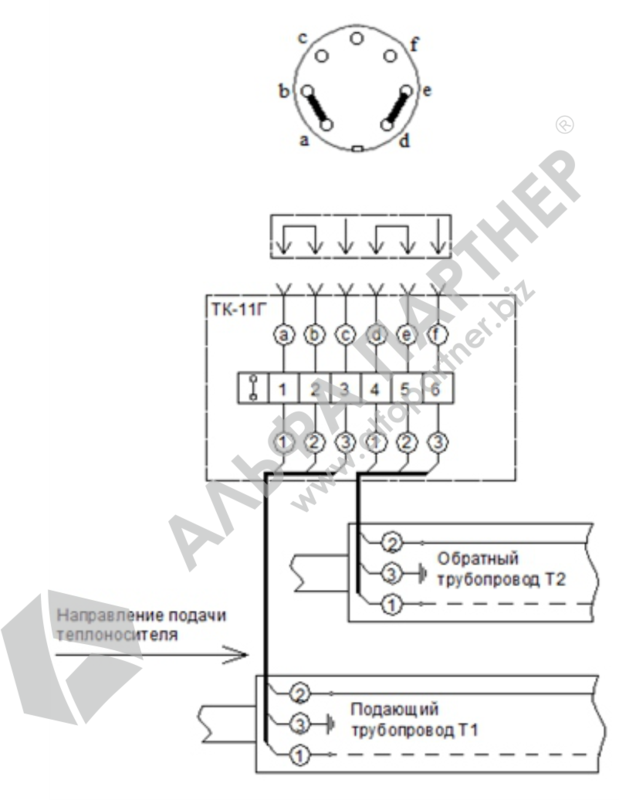

Рис.1 Закольцовка сигнальных проводников

TK11G_2.png [559x800px]

Рис.2 Подключение стационарного двухканального детектора
