Схема подключения терминала ТК-11


Терминал коммутационный концевой измерительный

А-1-54-2/3



Обозначение сигнальных проводников на монтажной схеме





Обозначение

Цвет провода

Назначение

1

синий*

основной сигнальный провод

2

коричневый*

транзитный сигнальный провод

3

желто-зеленый*

заземление (труба)



* - цвет проводников может отличаться

TK11_1.png [734x800px]
Рис. 1. Закольцовка сигнальных проводников

TK11_2.png [581x800px]

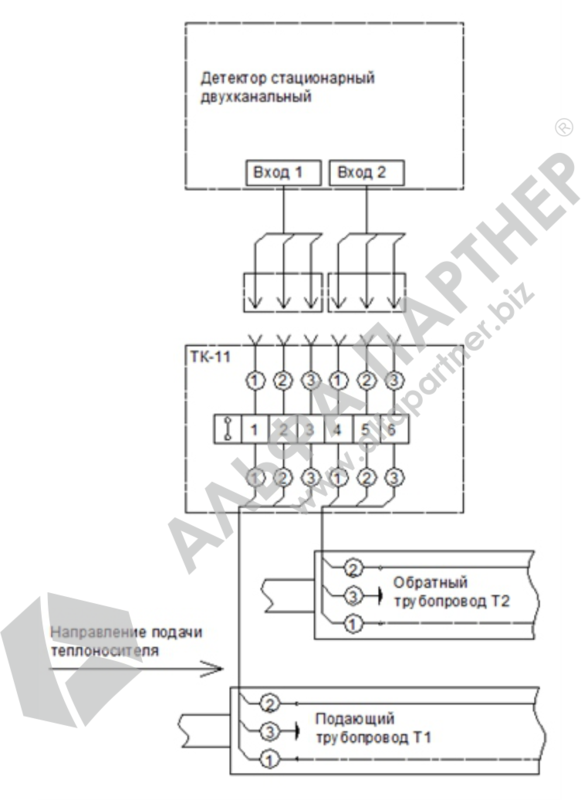

Рис. 2.  Подключение стационарного двухканального детектора



Терминал коммутационный концевой измерительный

А-1-54-2/3
