Детекторы повреждений СОДК


Детекторы повреждений предназначены для контроля состояния трубопровода в ППУ-изоляции.

 Принцип работы любого детектора повреждений основан на контроле электрического сопротивления между сигнальным проводником, являющимся элементом конструкции трубопровода, и стальной трубой. В нормальном состоянии сопротивление стремится к бесконечности, при наличии протечек начинается намокание тепловой изоляции и сопротивление начинает падать. Детектор постоянно сравнивает текущее сопротивление в системе с предельно допустимым. При каком-либо несоответствии выдается сообщение о возникшей неисправности.

Детектор повреждений позволяет определить наличие следующих неполадок в системе:

  • обрыв сигнальных проводов;
  • намокание изоляции;
  • замыкание сигнального провода с металлической трубой.

Детекторы повреждений не позволяют определить место расположения неисправности и её причину. Для определения места, где возник дефект, необходимо использовать импульсный рефлектометр..

Детекторы повреждений, производящие измерения сигналом постоянного тока, дают существенную погрешность, возрастающую с увеличением длинны контролируемого контура. Предлагаемые модели детекторов «Альфа-Партнер» этого дефекта не имеют.

Существует два основных вида детекторов повреждений:

  • стационарные детекторы;
  • переносные детекторы.

download-price.png [297x78px]

Стационарные детекторы

  • устанавливаются на стене в помещении диспетчерского пункта;
  • подключаются к электросети 220В;
  • позволяют контролировать до 5000 метров трубопровода;
  • способны обеспечить постоянный контроль трубопровода.

Стационарные аналоговые детекторы повреждений подразделяются на 2х-канальные и 4х-канальные, многоуровневые и с цифровой индикацией.

Модели стационарных детекторов


Детектор стационарный многоуровневый двухканальный ДСМ2

DSM2_n.jpg [348x444px]

(аналог «КУРС ДСАМ2», «ПИККОН» ДПС-2АМ, СДП-2)

Предназначен для контроля состояния и динамики изменения параметров пенополиуретановой изоляции предизолированных трубопроводов теплоснабжения и горячего водоснабжения, контроля целостности цепи сигнальных проводников.

Длина контролируемого трубопровода по каналу 5000 м
Количество контролируемых трубопроводов 2 шт
Пороги индикации сопротивления изоляции 1-5-50-120-500-1000 кОм
Предел основной относительной погрешности ± 2,5%
Порог индикации повреждения сигнальных проводов 200 Ом ± 2,55%
Напряжение, подаваемое в контролируемую цепь ±5 В
Напряжение питания 220В +10%/-15%
Потребляемая мощность (не более) 6 Вт
Класс электрозащиты ІІ
Класс защиты от внешних воздействий ІP 65
Температура окружающей среды -15 ÷ +45°С
Влажность окружающей среды (не более при 25°С) 98%
Габаритные размеры (ШхВхГ) 145х110х55 мм
Масса (не более) 700 г
Срок службы 10 лет

Детектор стационарный многоуровневый четырехканальный «ДСМ4»

dsm4.jpg [150x146px]

(аналог «КУРС ДСАМ4», «ПИККОН» ДПС-4АМ, СДП-4)

Предназначен для контроля состояния и динамики изменения параметров пенополиуретановой изоляции предизолированных трубопроводов теплоснабжения и горячего водоснабжения, контроля целостности цепи сигнальных проводников.

Длина контролируемого трубопровода по каналу 5000 м
Количество контролируемых трубопроводов 2 шт
Пороги индикации сопротивления изоляции 1-5-50-120-500-1000 кОм
Предел основной относительной погрешности ± 2,5%
Порог индикации повреждения сигнальных проводов 200 Ом ± 2,5%
Напряжение, подаваемое в контролируемую цепь ±5 В
Напряжение питания 220В +10%/-15%
Потребляемая мощность (не более) 12 ВA
Класс электрозащиты ІІ
Класс защиты от внешних воздействий ІP 65
Температура окружающей среды -15 ÷ +45°С
Влажность окружающей среды (не более при 25°С) 98%
Габаритные размеры (ШхВхГ) 200х140х55 мм
Масса (не более) 1200 г
Срок службы 10 лет

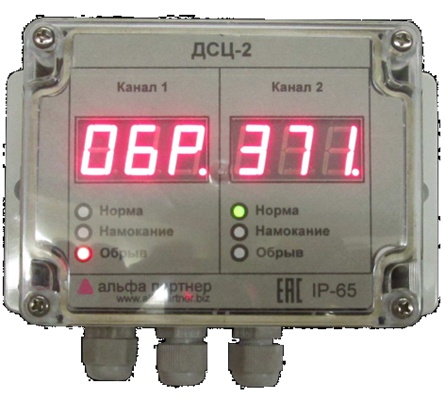

Детектор стационарный цифровой двухканальный «ДСЦ2»

DSC2.jpg [130x119px]

Предназначен для контроля состояния и динамики изменения параметров пенополиуретановой изоляции предизолированных трубопроводов теплоснабжения и горячего водоснабжения, контроля целостности цепи сигнальных проводников.

Длина контролируемого трубопровода по каналу 5000 м
Количество контролируемых трубопроводов 2 шт
Диапазон измерения сопротивления изоляции 0 ÷ 999 кОм
Предел основной относительной погрешности ± 2,5%
Порог индикации повреждения сигнальных проводов 200 Ом ± 2,5%
Напряжение, подаваемое в контролируемую цепь ±5 В
Напряжение питания 220В +10%/-15%
Потребляемая мощность (не более) 6 ВA
Класс электрозащиты ІІ
Класс защиты от внешних воздействий ІP 65
Температура окружающей среды -15 ÷ +45°С
Влажность окружающей среды (не более при 25°С) 98%
Габаритные размеры (ШхВхГ) 145х110х55 мм
Масса (не более) 700 г
Срок службы 10 лет

Многоуровневые 2-х/4-х канальные детекторы с сухим контактом или токовым выходом: ДСМ-2/-СК, ДСМ-2/-ТВ, ДСМ-4/-СК, ДСМ-4/ТВ, ДСЦ-2/-СК/-ТВ, ДСЦ - 4/ -СК/-ТВ.

Предназначен для контроля состояния и динамики изменения параметров пенополиуретановой изоляции предизолированных трубопроводов теплоснабжения и горячего водоснабжения, контроля целостности цепи сигнальных проводников.

Переносные детекторы

  • стационарной установке на объекте не подлежат;
  • используются там, где затруднен подвод электропитания 220 В;
  • позволяют контролировать одним прибором несколько независимых участков трубопровода, не связаных в единую систему контроля влажности.

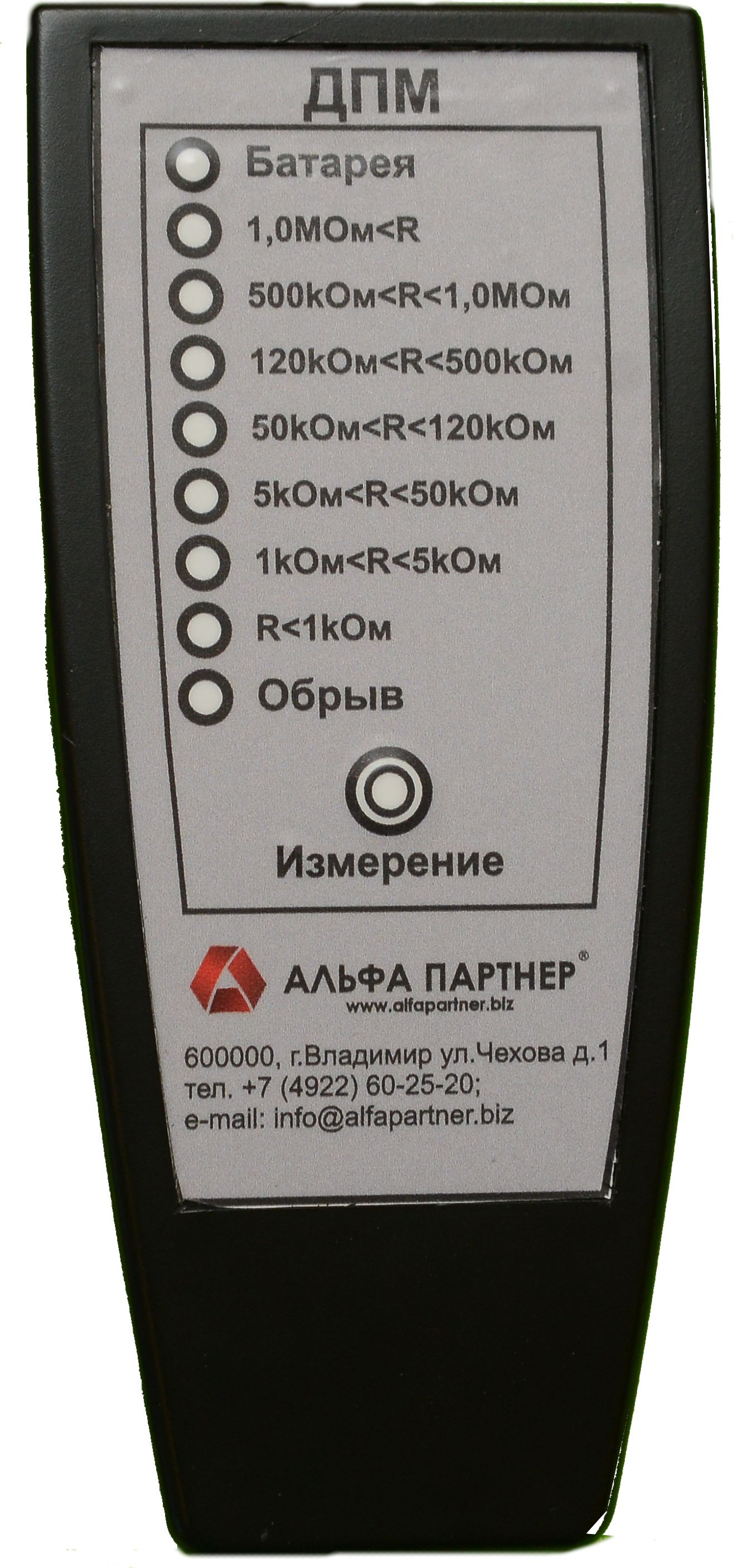

Детектор переносной многоуровневый «ДПМ».

DPM.jpg [113x237px]

(аналог «КУРС ДПАМ», «ПИККОН» ДПП-АМ, ПДП)

Предназначен для периодического контроля состояния пенополиуретановой изоляции предизолированных трубопроводов теплоснабжения и горячего водоснабжения, контроля целостности цепи сигнальных проводников.

Длина контролируемого трубопровода по каналу 5000 м
Количество контролируемых трубопроводов 1 шт
Пороги индикации сопротивления изоляции 1-5-50-120-500-1000 кОм
Предел основной относительной погрешности ± 5%
Порог индикации повреждения сигнальных проводов 200 Ом ± 5%
Напряжение, подаваемое в контролируемую цепь 5 В
Напряжение питания 9В ± 10%
Потребляемая мощность (не более) 1Вт
Класс электрозащиты ІІ
Класс защиты от внешних воздействий ІP 44
Температура окружающей среды -15 ÷ +45°С
Влажность окружающей среды (не более при 25°С) 98%
Габаритные размеры (ШхВхГ) 65х150х35 мм
Масса (не более) 200 г
Срок службы 10 лет

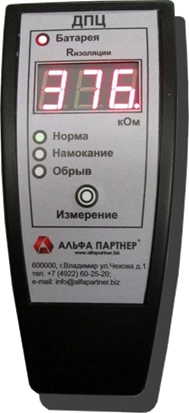

Детектор переносной цифровой «ДПЦ»

DPC.jpg [189x413px]

Предназначен для периодического контроля состояния пенополиуретановой изоляции предизолированных трубопроводов теплоснабжения и горячего водоснабжения, контроля целостности цепи сигнальных проводников.

Длина контролируемого трубопровода по каналу 5000 м
Количество контролируемых трубопроводов 1 шт
Диапазон измерения сопротивления изоляции 0 ÷ 999 кОм
Предел основной относительной погрешности ± 5%
Порог индикации повреждения сигнальных проводов 200 Ом ± 5%
Напряжение, подаваемое в контролируемую цепь 5 В
Напряжение питания 9В ± 10%
Потребляемая мощность (не более) 1Вт
Класс электрозащиты ІІ
Класс защиты от внешних воздействий ІP 44
Температура окружающей среды -15 ÷ +45°С
Влажность окружающей среды (не более при 25°С) 98%
Габаритные размеры (ШхВхГ) 65х150х35 мм
Масса (не более) 200 г
Срок службы 10 лет
