Схема подключения терминала ТК-12


Терминал коммутационный промежуточный

В-2-67-2/5

Обозначение сигнальных проводников на монтажной схеме





Обозначение

Цвет провода

Назначение

1

синий*

основной сигнальный провод

2

коричневый*

транзитный сигнальный провод

3

желто-зеленый*

заземление (труба)



* - цвет проводников может отличаться


TK12.png [799x679px]

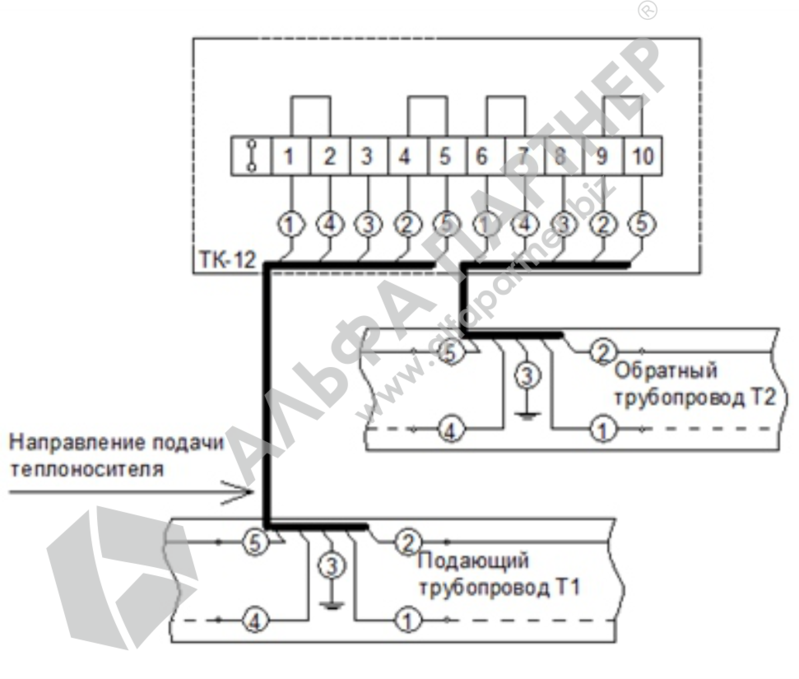

Рис. 1. Соединение одной двухтрубной системы ОДК
