Схема подключения терминала ТК-15
ООО "Альфа-Партнер"

Телефон: +7 (4922) 60-25-20



Схема подключения терминала ТК-15


Терминал коммутационный проходной для  2-х двухтрубных систем ОДК

С-2-67-4/3

Обозначение сигнальных проводников на монтажной схеме





Обозначение

Цвет провода

Назначение

1

синий*

основной сигнальный провод

2

коричневый*

транзитный сигнальный провод

3

желто-зеленый*

заземление (труба)



* - цвет проводников может отличаться


TK15_1.png [617x800px]

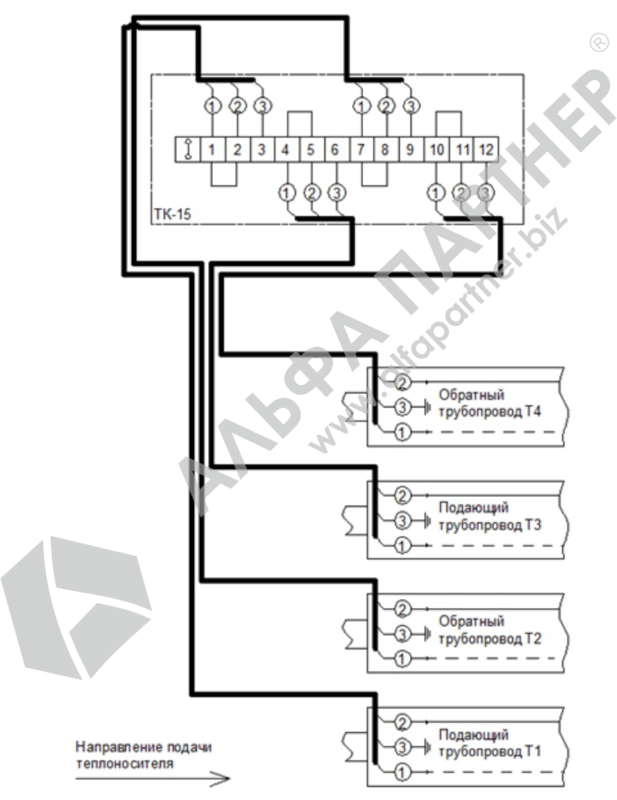

Рис. 1. Закольцовка одной четырехтрубной системы ОДК

TK15_2.png [565x800px]

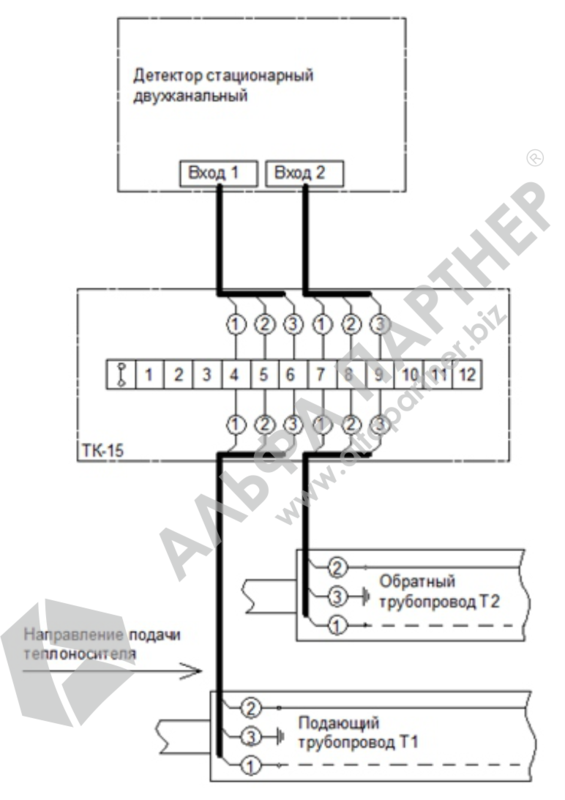

Рис. 2. Подключение двухканального стационарного детектора к системе ОДК

TK15_3.png [644x800px]

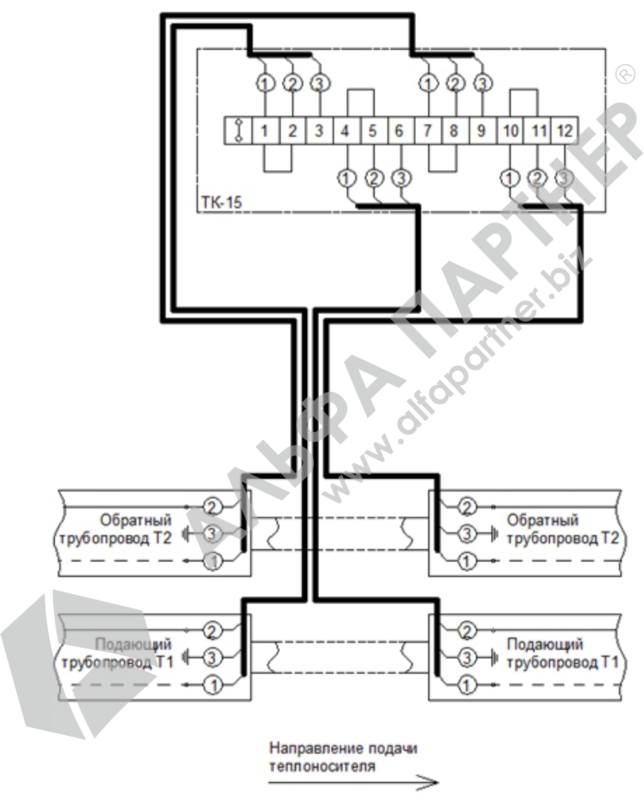

Рис. 3. Разъединение двух независимых двухтрубных систем ОДК

TK15_4.png [634x800px]

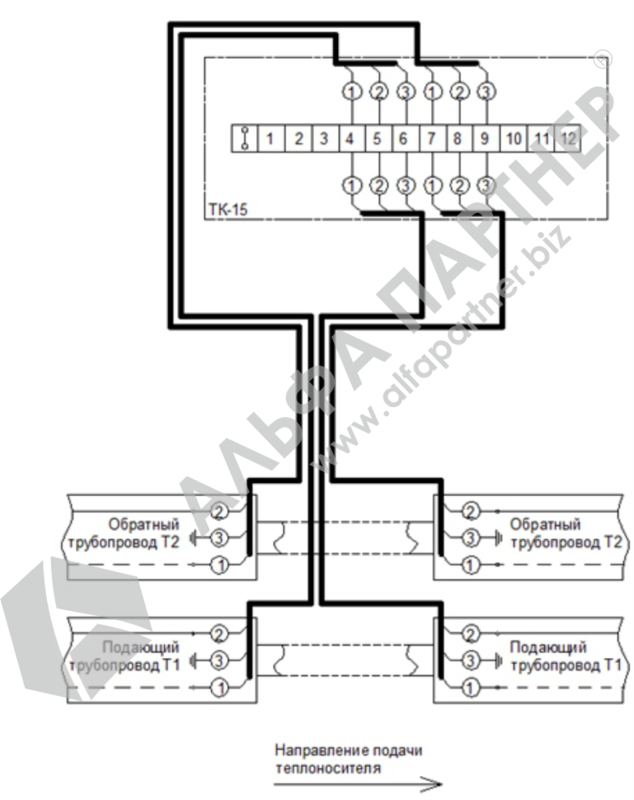

Рис. 4. Соединение двух независимых двухтрубных систем ОДК
