Схема подключения терминала ТК-15ШГ


Терминал коммутационный проходной измерительный для  2-х двухтрубных систем ОДК

С-2-67-4/3

Обозначение сигнальных проводников на монтажной схеме





Обозначение

Цвет провода

Назначение

1

синий*

основной сигнальный провод

2

коричневый*

транзитный сигнальный провод

3

желто-зеленый*

заземление (труба)



* - цвет проводников может отличаться


TK15SG_1.png [532x800px]

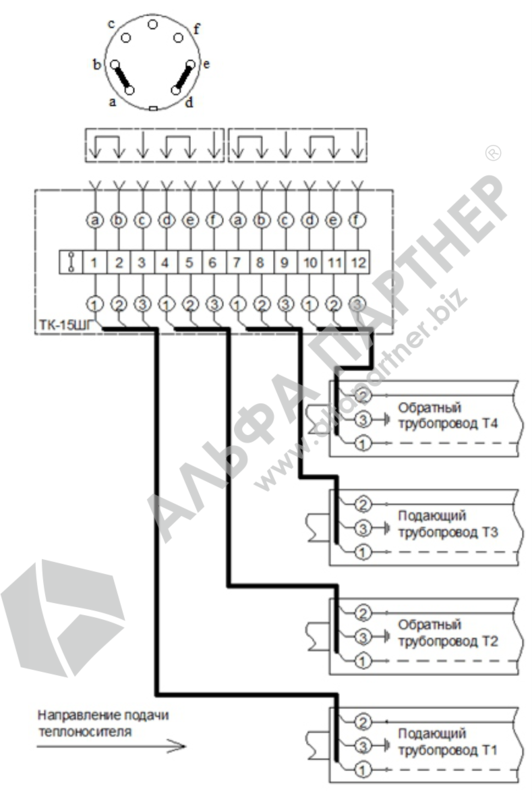

Рис. 1. Закольцовка одной четырехтрубной системы ОДК

TK15SG_2.png [520x800px]

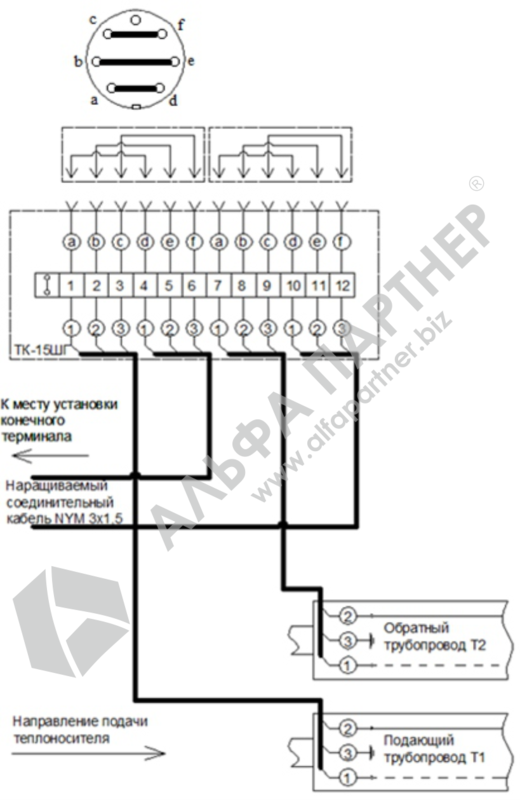

Рис. 2. Подсоединение/наращивание кабеля к двухтрубной системе ОДК


TK15SG_3.png [531x800px]

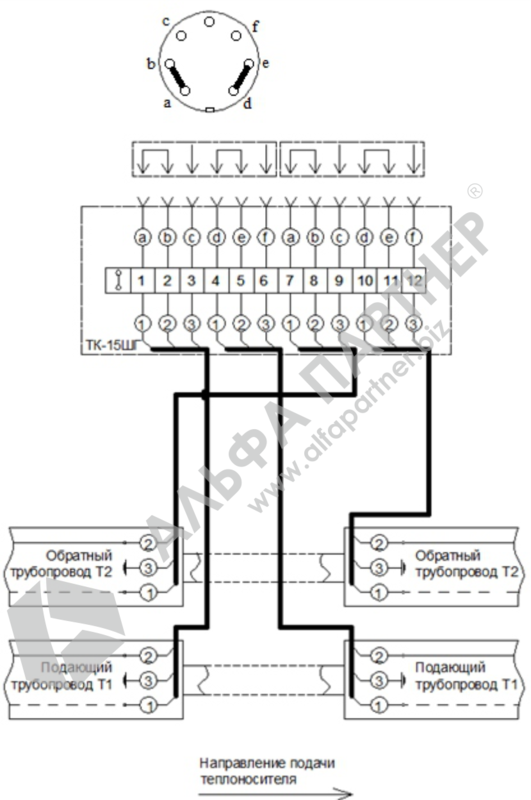

Рис. 3. Разъединение/закольцовка двух независимых двухтрубных систем ОДК
