Схема подключения терминала ТК-15Ш


Терминал коммутационный измерительный проходной

С-2-54-4/3


Обозначение сигнальных проводников на монтажной схеме





Обозначение

Цвет провода

Назначение

1

синий*

основной сигнальный провод

2

коричневый*

транзитный сигнальный провод

3

желто-зеленый*

заземление (труба)



* - цвет проводников может отличаться


TK15S_1.png [599x800px]

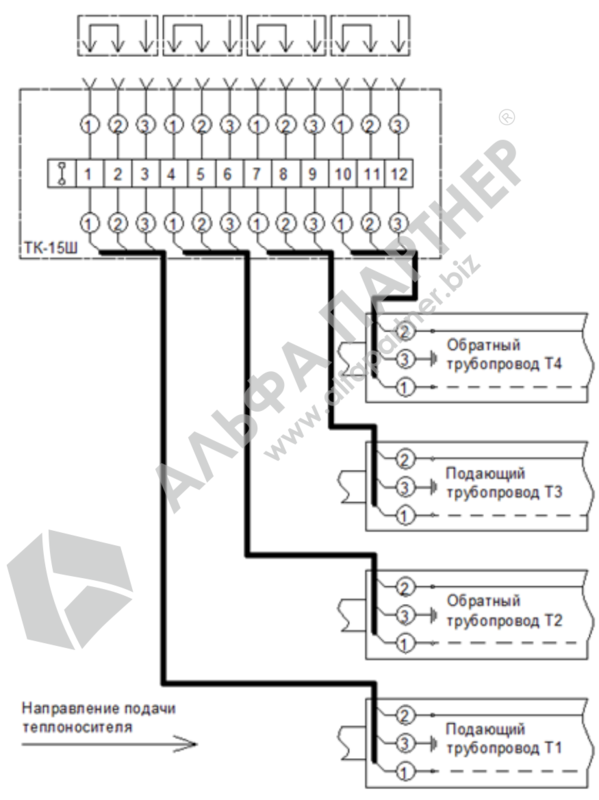

Рис. 1. Закольцовка одной четырехтрубной системы ОДК

TK15S_2.png [609x800px]

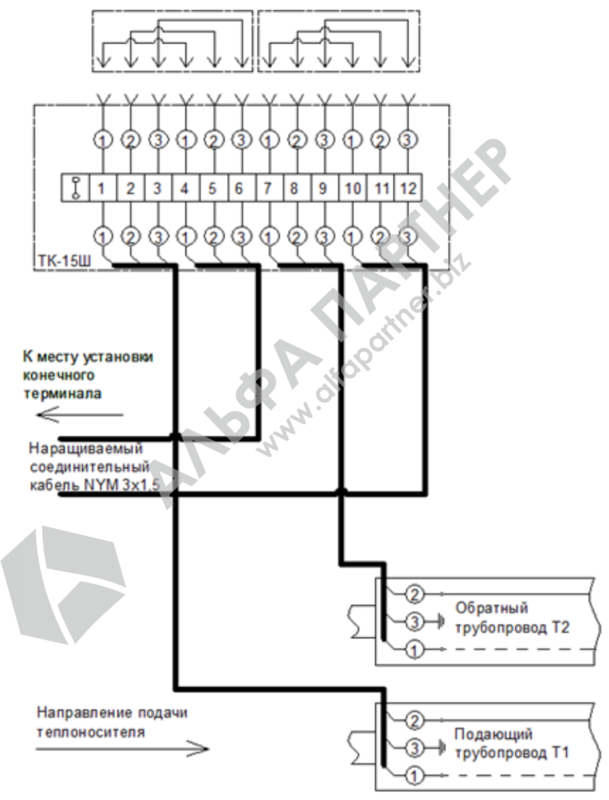

Рис. 2. Подсоединение/наращивание кабеля к двухтрубной системе ОДК

TK15S_3.png [603x800px]

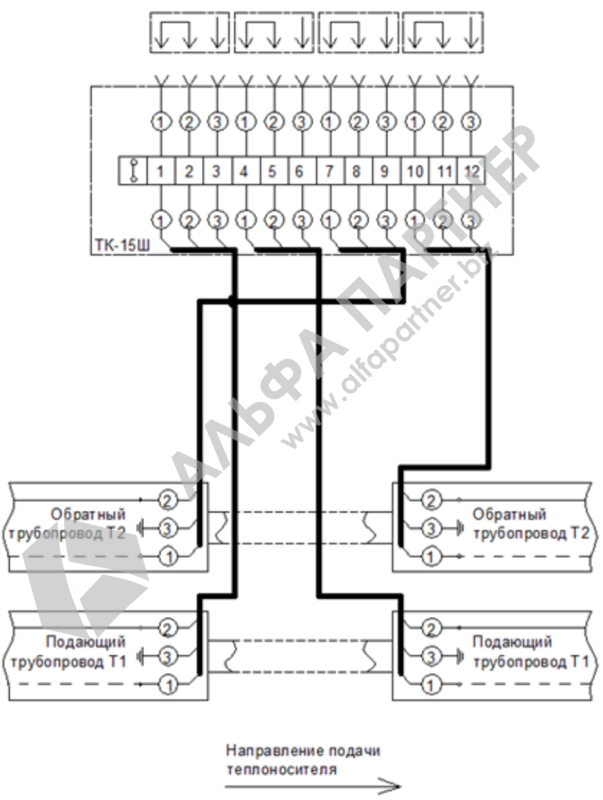

Рис. 3. Разъединение/закольцовка двух независимых двухтрубных систем ОДК

TK15S_4.png [586x800px]

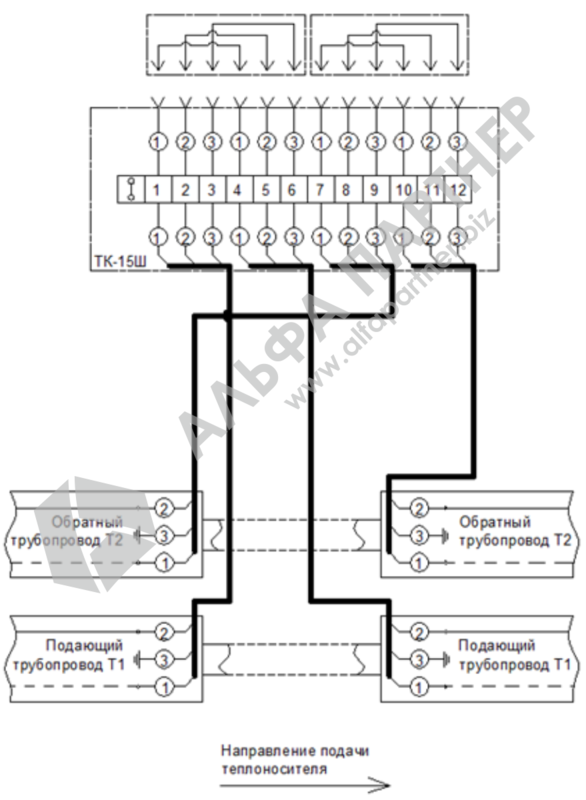

Рис. 4. Соединение двух независимых двухтрубных систем ОДК

TK15S_5.png [571x800px]

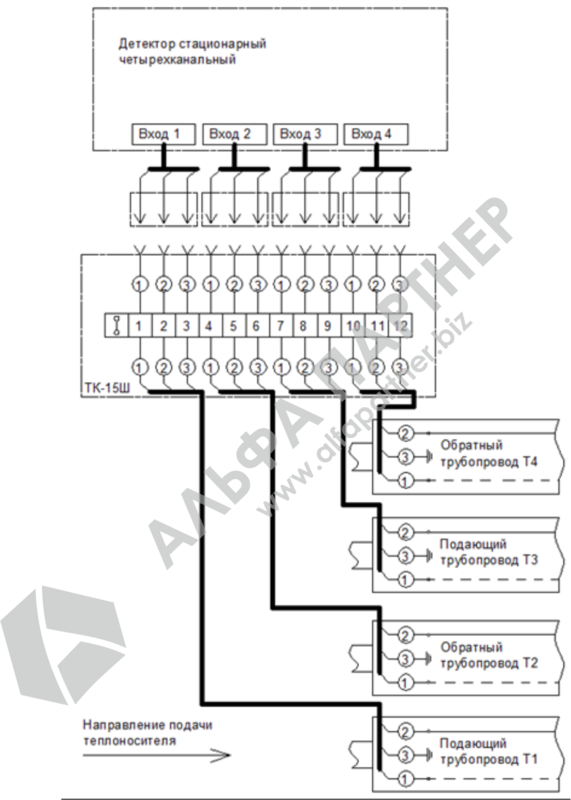

Рис. 5. Подключение стационарного четырехканального детектора
