Схема подключения терминала ТК-16
ООО "Альфа-Партнер"

Телефон: +7 (4922) 60-25-20



Схема подключения терминала ТК-16


Терминал коммутационный тройниковый проходной

С-2-67-6/3

Обозначение сигнальных проводников на монтажной схеме





Обозначение

Цвет провода

Назначение

1

синий*

основной сигнальный провод

2

коричневый*

транзитный сигнальный провод

3

желто-зеленый*

заземление (труба)



* - цвет проводников может отличаться


TK16.png [515x800px]

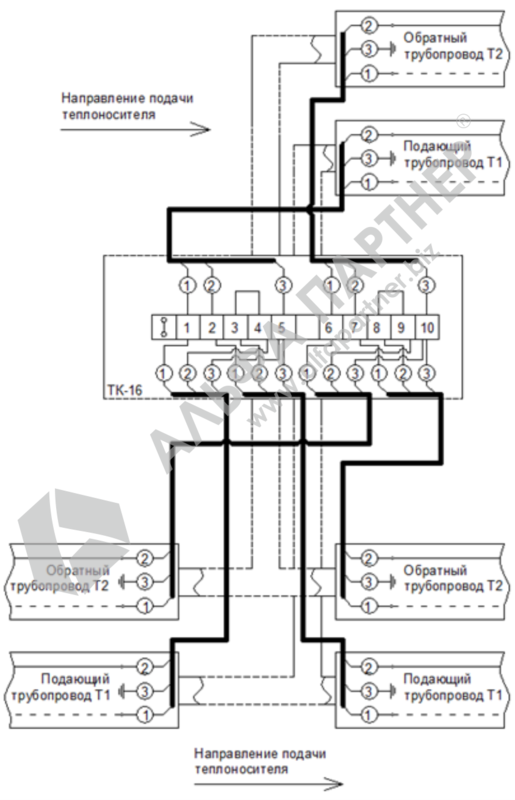

Рис. 1. Объединение трех независимых двухтрубных систем ОДК
